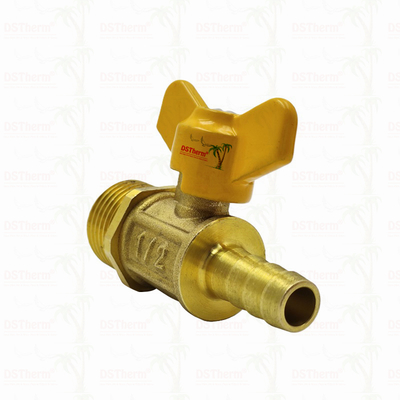

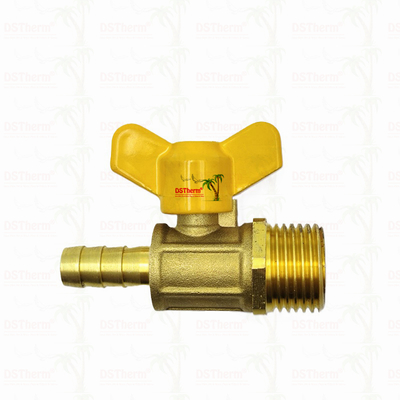

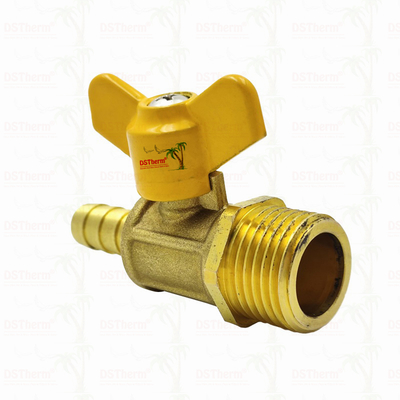

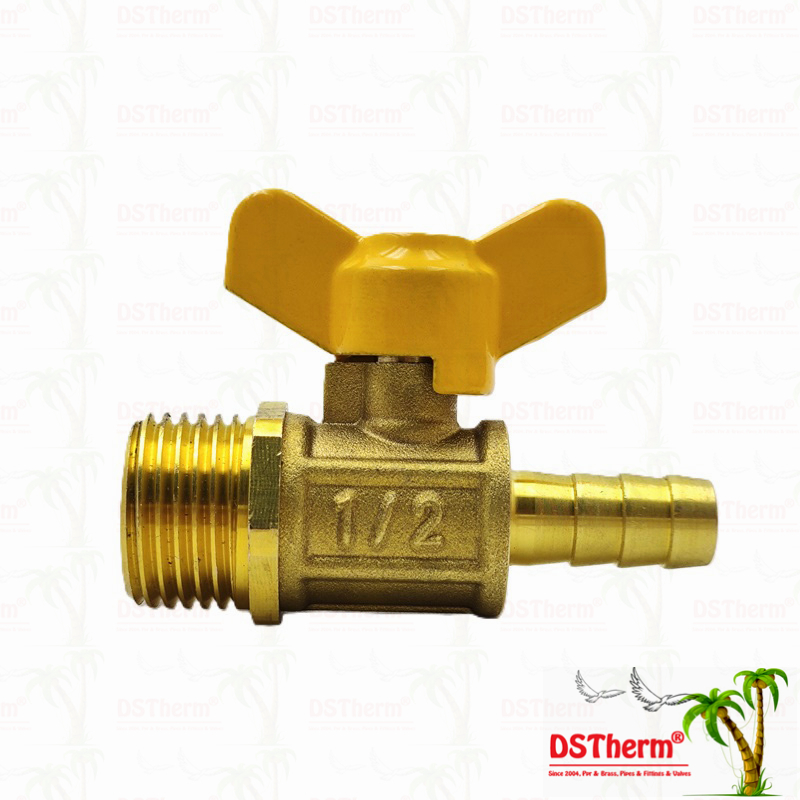

Válvula de gás de latão com manípulo borboleta com rosca macho, válvula de esfera de gás, válvula de esfera de gás personalizada

Especificação

O que é uma Válvula Esférica para Gás?

A válvula de gás é um dispositivo mecânico instalado em tubulações de gás para controlar o fluxo, a pressão ou a direção de gases inflamáveis (como gás natural, propano/GLP ou gás manufaturado).

Desenho de Projeto

Característica

1. Design de Pressão Ultra-Baixa

Pressão Nominal: 0,022 MPa (22 kPa / 3,2 psi) – Otimizado para sistemas de gás/fluido de baixa pressão.

2. Compatibilidade com Múltiplos Meios

Adequado para: Gás natural, Gás manufaturado, GLP (Gás Liquefeito de Petróleo), e Água.

3. Tolerância Robusta à Temperatura

Faixa de Operação: -10°C a 80°C – Desempenho confiável em climas variados.

4. Rosqueamento Padronizado

Padrão de Rosca: ISO 228 (série G) – Garante compatibilidade global e vedação à prova de vazamentos.

5. Estrutura Compacta da Válvula Borboleta

Dimensões da Flange:

Centros dos Furos dos Parafusos: 65,5 mm

Diâmetro da Flange: Φ40 mm

Diâmetro do Furo do Parafuso: Φ31 mm – Design compacto para instalações com espaço limitado.

Aplicações

1. Sistemas de Gás Residenciais:

Linhas de ramificação de baixa pressão para fogões, aquecedores de água ou aquecedores de ambiente usando gás natural/GLP.

2. Distribuição Especializada de Gás:

Coletores para biogás, linhas de gás de laboratório ou circuitos de gás industriais de baixa pressão.

3. Controle de Água/Fluido de Baixa Pressão:

Sistemas de resfriamento, irrigação ou redes de abastecimento de água de baixa pressão.

Precauções de Uso

1. Conformidade com o Limite de Pressão

NUNCA exceder 0,022 MPa – Risco de falha/vazamento da válvula. Verifique se a pressão do sistema corresponde a esta classificação.

2. Verificação de Compatibilidade do Meio

Confirme se o tipo de fluido/gás está de acordo com as especificações (por exemplo, sem líquidos corrosivos/inflamáveis além de água/GLP).

3. Restrições de Temperatura

Evite ambientes abaixo de -10°C (risco de fragilidade da vedação) ou acima de 80°C (risco de degradação).

4. Integridade da Rosca

Use apenas conexões compatíveis com ISO 228. Aplique selante de rosca (classificado para gás para aplicações de gás; PTFE para água).

5. Orientação de Instalação

Instale com a direção do fluxo alinhada com a seta da válvula (se marcada). Evite montagem invertida/inversão de pressão.

6. Teste de Vazamento Obrigatório

Teste de pressão com solução de sabão ou detector de gás após a instalação. Nunca use chamas abertas.

7. Exclusão para Sistemas de Alta Pressão

Proibido para:

Válvulas de cilindro de GLP padrão (>0,8 MPa),

Tubulações de gás natural (>5 kPa),

Sistemas de ar comprimido (>1 bar).

Instruções de Segurança e Conformidade para Selecionar Válvulas de Gás

• Certificação: Certifique-se de que a válvula possua marcas de segurança regionais (por exemplo, CE, AGA ou GB para mercados-alvo).
• Instalação Profissional: Sistemas de gás exigem técnicos licenciados – DIY é ilegal e perigoso.
• Aviso de Material: Verifique se os materiais do corpo/vedação (por exemplo, latão/EPDM) resistem a meios específicos (por exemplo, enxofre em gás artificial).

Nossas vantagens

1). Mais de 20 anos de experiência em produção

2). Aceitar pedido OEM

3). Aprovado pela ISO9001

4). Usamos toda a matéria-prima nova nos produtos

5). Produtos suficientes com especificações completas para sua escolha

Nós Seremos Sua Melhor Escolha!
